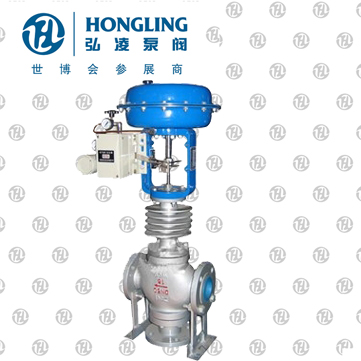

氣動三通調節閥（高溫散熱型）
產品型號：ZJHQ（X）,ZMAQ（X）
發布時間：2010-11-8 23:54:10
ZMAQ（BX）型氣動薄膜三通調節閥有合流和分流兩種作用方式。閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向。三通閥在某些場合可以替代兩個二通和一個三通閥在某些場合可以替代兩個二通和一個三通接管而得到廣泛應用，常用于熱交換器的兩相調節，也可用于簡單的配比調節。
下一個產品：沒有了
上一個產品：電子式電動雙座調節閥
相關產品:
ZMAQ氣動薄膜三通調節閥概述：
ZMAQ（BX）型氣動薄膜三通調節閥有合流和分流兩種作用方式。閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向。三通閥在某些場合可以替代兩個二通和一個三通閥在某些場合可以替代兩個二通和一個三通接管而得到廣泛應用，常用于熱交換器的兩相調節，也可用于簡單的配比調節。
ZMAQ氣動薄膜三通調節閥主要技術參數：
1、調節機構主要技術參數
| 閥座直徑mm | 合流 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 分流 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||
|
額定流量 系數kv |
合流 | 8.5 | 13 | 21 | 34 | 52 | 85 | 125 | 210 | 340 | 535 | 800 | 1260 |
| 分流 | 85 | 125 | 210 | 340 | 535 | 800 | 1260 | ||||||
| 公稱壓力MPa | 0.6 4.0 6.4 | ||||||||||||
| 行 程mm | 16 | 25 | 40 | 60 | 100 | ||||||||
| 流量特性 | 直線 | ||||||||||||
| 介質溫度℃ | -20～200、-40～+250（常溫型）、-40～315（中溫型） | ||||||||||||
| 法蘭尺寸 | 鑄鐵法蘭尺寸按JB79-59，鑄鋼法蘭尺寸按JB79-59 | ||||||||||||
| 法蘭型式 | 法蘭密封面型式按JB77-59，其中鑄鋼法蘭按光滑式，鑄鋼法蘭按凹式 | ||||||||||||
| 閥體材質 | HT200,ZG230-450、ZG1Cr18Ni9 | ||||||||||||
| 閥芯材質 | 1Cr18Ni9 | ||||||||||||
| 上閥蓋型式 | 普通式（常溫型），熱片式（中溫型） | ||||||||||||
| 可調比 | 30:1 | ||||||||||||
注：可為用戶提供ANSI、JPI、JIS法蘭的產品，其法蘭距按用戶需要確定。
2、執行機構主要技術參數
| 型 號 | ZHA（B）-3 | ZHA（B）-4 | ZHA（B）-5 | ZHA（B）-6 |
| 有效面積cm 2 | 400 | 630 | 1000 | 1600 |
| 行 程mm | 16.25 | 40 | 60 | 1000 |
| 彈簧范圍KPa | 20～100；40～200、20～60、60～100、80～240 | |||
3、ZMAQ氣動薄膜三通調節閥性能指標
| 項目 | 不帶定位器 | 帶定位器 | ||
| 基本誤差％ | ±6 | ±1.5 | ||
| 回差％ | 5 | 1.5 | ||
| 死區％ | 4 | 0.6 | ||
| 始終點偏差％ | 氣關 | 始點 | ±2.5 | ±1.5 |
| 終點 | ±6.0 | |||
| 氣開 | 始點 | ±6.0 | ||
| 終點 | ±2.5 | |||
| 額定行程偏差％ | ±2.5 | |||
| 允許泄漏量L/h | 10 -3 ×閥額定容量 | |||
4、ZMAQ氣動薄膜三通調節閥允許壓差
| 供氣壓力 | 彈簧壓力 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 0.14MPa | 20-100 | 1220 | 750 | 500 | 300 | 300 | 200 | 120 | 120 | 80 | 50 | 50 | 25 |
ZMAQ氣動薄膜三通調節閥主要零件材料：
| 零件名稱 | 材料 | 溫度范圍 |
|
閥 體 上、下閥蓋 |
HT200 | -20～200℃ |
| ZG230-450 | -40～450℃ | |
| ZG1Cr18Ni9Ti | -250～550℃ | |
| 閥芯、閥座、閥桿 | 1Cr18Ni9 | -250～550℃ |
| 密封墊 | 橡膠石棉板 | |
| 不銹鋼纏繞墊 | ||
| 填料 | 聚四氟乙烯 | |
| 上下膜蓋 | A 3 鋼板 | |
| 膜片 | 35CrMoA | |
| 35、A 3 | ||
| 支架、頂盤 | HT200 | |
| 壓縮彈簧 | 60Si2Mn | |
| 波防薄膜 | 5806膠夾480D尼龍66網眼布 |

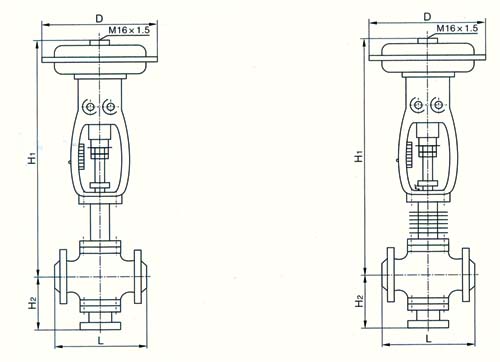

ZMAQ氣動薄膜三通調節閥結構尺寸圖
ZMAQ氣動薄膜三通調節閥外形尺寸
|
公 稱 通 徑 |
合流 | 分流 | ||||||||||||||||
|
行 程 |
D | L | H1 | H2 | L | H1 | H2 | |||||||||||
| PN MPa | PN MPa | PN MPa | PN MPa | |||||||||||||||
| 1.6 | 4.0 | 6.4 | 普通型 | 高溫型 | 1.6 | 4.0 | 6.4 | 1.6 | 4.0 | 6.4 | 普通型 | 高溫型 | 1.6 | 4.0 | 6.4 | |||
| 25 | 16 | 325 | 185 | 190 | 200 | 615 | 763 | 140 | 150 | 150 | 185 | 190 | 200 | 615 | 763 | 140 | 150 | 160 |
| 32 | 16 | 325 | 200 | 200 | 210 | 600 | 773 | 150 | 160 | 170 | 200 | 200 | 210 | 622 | 773 | 150 | 160 | 170 |
| 40 | 25 | 325 | 220 | 220 | 235 | 625 | 776 | 160 | 170 | 180 | 220 | 220 | 235 | 625 | 776 | 160 | 170 | 180 |
| 50 | 25 | 235 | 250 | 255 | 265 | 640 | 791 | 180 | 190 | 200 | 250 | 255 | 265 | 640 | 791 | 180 | 190 | 200 |
| 65 | 40 | 410 | 275 | 285 | 295 | 861 | 1024 | 200 | 210 | 220 | 275 | 285 | 295 | 861 | 1024 | 200 | 210 | 220 |
| 80 | 40 | 410 | 300 | 310 | 320 | 879 | 1024 | 210 | 230 | 240 | 300 | 310 | 320 | 885 | 1050 | 225 | 250 | 265 |
| 100 | 40 | 410 | 350 | 360 | 370 | 873 | 1036 | 220 | 250 | 260 | 350 | 350 | 370 | 900 | 1060 | 245 | 275 | 285 |
| 125 | 60 | 495 | 410 | 430 | 440 | 1028 | 1244 | 260 | 300 | 300 | 410 | 425 | 440 | 1050 | 1265 | 285 | 320 | 325 |
| 150 | 60 | 495 | 450 | 465 | 475 | 1046 | 1261 | 280 | 320 | 320 | 450 | 460 | 475 | 1060 | 1275 | 305 | 340 | 345 |
| 200 | 60 | 495 | 550 | 560 | 570 | 1075 | 1290 | 320 | 380 | 380 | 550 | 560 | 570 | 1105 | 1320 | 350 | 400 | 410 |
| 250 | 100 | 600 | 635 | 660 | 670 | 1451 | 1320 | 474 | 474 | 635 | 660 | 670 | 1525 | 2800 | 540 | 540 | ||
| 300 | 100 | 600 | 720 | 740 | 770 | 1512 | 1560 | 584 | 584 | 720 | 740 | 770 | 1545 | 1820 | 612 | 612 | ||
注：公稱通徑小于80的分流閥采用同口徑的合流閥代替
