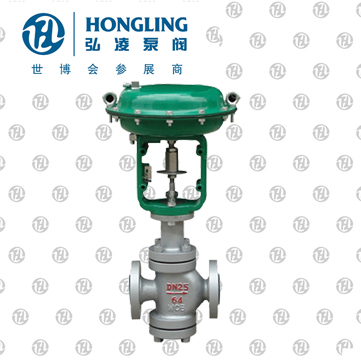

ZJHN氣動薄膜雙座調節閥簡介

調節閥結構組成　調節閥通常由電動執行機構或氣動執行機構與閥體兩部分共同組成。直行程主要有直通單座式和直通雙座式兩種，后者具有流通能力大、不平衡辦小和操作穩定的特點，所以通常特別適用于大流量、高壓降和泄漏少的場合。角行程主要有：V型電動調節球閥、氣動薄膜切斷閥,偏心蝶閥等。 本類閥門在管道中一般應當水平安裝。

管網中應用流量調節閥可直接根據設計來設定流量，閥門可在水作用下，自動消除管線的剩余壓頭及壓力波動所引起的流量偏差，無論系統壓力怎樣變化均保持設定流量不變，該閥這些功能使管網流量調節一次完成，把調網工作變?yōu)楹唵蔚牧髁糠峙洌�有效的解決管網的水力失調。流量調節閥主要應用于：集中供熱（冷）等水系統中，使管網流量按需分配，消除水系統水力失調，解決冷熱不均問題，可節能、節電15%-20%。

ZJHN氣動薄膜雙座調節閥產品說明：

ZJHN氣動薄膜雙座調節閥采用雙號導向結構，配用多彈簧招執機構。具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于壓差較大，允許泄漏也較大且不是很清潔的介質場合。本系列產品有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN25～400。適用流體溫度有-250℃～+560℃范圍內多種檔次。泄漏量標準為Ⅲ級和Ⅳ級。流量特性為線性或百分比。多種多樣的品種規格可供選擇。

ZJHN氣動薄膜雙座調節閥主要零件材料：

ZJHN氣動薄膜雙座調節閥主要技術參數:

注：可為用戶提供ANSI，JPI，JIS法蘭的產品，其法蘭距按用戶需要確定。

ZJHN氣動薄膜雙座調節閥執行機構:

ZJHN氣動薄膜雙座調節閥性能指標:

可配附件定位器：電氣閥門定位器手輪 電磁閥限位開關電/氣轉換器 空氣過濾減壓器

ZJHN氣動薄膜雙座調節閥允許壓差:

注：使用條件為閥桿在介質流出端關閉時P2=0狀態下。

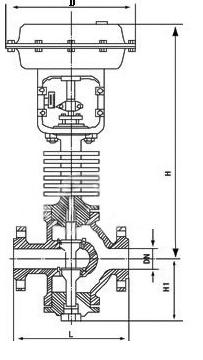

ZJHN氣動薄膜雙座調節閥主要外形尺寸:

技術參數：

一、小流量調節閥的特點

所謂小流量調節閥，顧名思義，就是流通能力很小的調節閥。

閥門的流通能力是在統一條件下的閥門容量指標。我國用C 值表示 。其定義為：閥門全開時，當閥前后壓差為1公斤/厘米 2 ，介質重度為1克/ 厘米 3 時 ，每小時流過閥門的介質量(米 3 /時)。對于不可壓縮流體，在充分湍流的狀態下(雷諾數足夠大時，對于水Re>10 5 ；對空氣Re>5 ．5 ×10 4 )

式中：

△p——閥前后壓差(公斤/厘米 2 ) Υ——介質重度(克/厘米 3 )

Q 一 介質流量(米 3 /時)

美國等國家用C， 值表示 閥門的流通能力。國際上公認的，主要有關電的I、E、C標準中用Av 值表示 閥門的流通能力。三者換算關系如下：

Cv =1 ．17 C Cv =10 6 /24Av C=10 6 /28Av

閥門的流通能力僅僅取決于閥本身的結構。在計算所需的閥門流通能力時，應注意介質不同或流動條件不同時， 閥內流動 狀態會有很大的差異。

在小流量情況下，尤其是粘性流體和低壓下工作時，流體的主約束往往是層流或層流和湍流的混合態。層流時，經過閥門的介質流量和閥前后壓差呈線性關系。而在層流和湍流混合態下，隨著雷諾數的增加，即使壓差不變，流經閥門的介質量也會增加。在完全湍流時，流量才不隨雷諾數變化而變化。盡管如此，選擇小流量調節閥，仍然用傳統

的方法和計算公式進行。但是其計算值和實際值偏離很大，據資料介紹在 Cv =O．01以下時，它只是作為一個容量指標，具有參考意義而已。實際流通能力應根據經驗確定。

隨著流通能力減小，閥門的可調比將下降。但*少也能保證10:l到15:1之間，如果可調比再小，就難以進行流量的調節。

閥門在串聯使用時，隨著開度變化 ，閥前后壓差也有變化，因此使閥門的工作特性曲線偏離理想特性。如果管路阻力大，直線性會變成快開特性 ，而喪失調節能力。等百分比特性將變成直線特性。小流量情況下，由于很少有管路阻力，上述特性畸變就不大了，對等百分比特性，實際上也就沒有必要。從制造的角度來說， Cv =O．05以下時，也不可能再產生等百分比的側面形狀。因此，對小流量 閥主要 的問題是如何將流量控制在所需要的范圍之內。

從經濟效果出發，使用者希望一個閥門可同時用于截流和調節，現在也是可以做到的。但對于調節閥來說，主要是實現對流量的控制，關閉是次要的。認為小流量閥本身流量很小，在關閉時很容易實現截流，是錯誤的。國外對小流量調節閥泄漏量一般也做了規定。當Cv 值為10 一 ，該閥門的泄漏量規定為：在3 ．5 公斤/厘米。氣壓下，泄漏量為*大流量的1 % 以下。

1. 電動三通分流調節閥的種類

由于氣動調節閥具有本質防爆、性能可靠等優點，國內外調節閥目前仍以氣動為主。

過去，國內正式生產的小流量調節閥。*高使用壓力可達100公斤/厘米 2 ，額定的流通能力C 值可以 從0 ．05 到O·0012。其閥座孔徑為3毫米，閥芯為圓柱形，上面刻有一道或數道V 型槽 ，閥桿行程6毫米，閥門 無配套 的定位器，因此控制精度較差。

近年來，我國也引進了小流量調節閥。流通能力約為0·001，閥芯為帶有缺口的圓柱形。工作壓力為300公斤/厘米 2 閥桿行程7/16英寸，閥芯為圓錐形，該閥門帶有摩爾公司 的頂裝定位器。

上述這類閥門的特點是結構簡單，重量輕。常用的閥座孔徑為1/8～1/4英寸(約為3·175A-6 ．35 毫米)，閥桿行程為1/4～l/2英寸(合6 ． 35～12 ．7 毫米)。這類閥門的流量能力*小可以做到O．00006，以至更小。

一般地說，圓柱開槽型的閥芯，在特性化方面比圓錐形好，它可以通過改變 槽深來獲得 設計特性，但后者調節可*性好，因為通過閥門的流體，分布在閥芯截面的整個圓周上。這種閥門常用在精度要求不很高的場合。但容量精度和特性的重現性較差。

閥門流通能力，主要取決于流孔直徑，對于一個1/16英寸的流孔，理論上的 Cv 值約為0·06，或者說只是接近小流量的上限。要進～步減小流量，必須從根本上減小閥芯的行程或約束流孔 的開度 。

文獻中報導過三種類型的短行程調節閥。其一，閥芯是一顆人造藍寶石球。閥座 是一個硬質金屬小孔，用膜頭頂端的螺絲可以調整薄膜的*大行程，執行機構具有可變 的氣動反饋，因此對應于3～15磅/時 2 的信號壓力，流通能力可以從0 ．07 ～0.00007( Cv 值)。另一種形式的短行程調節閥，可用于高壓條件，它的閥芯是錐形的．由執行機構的驅動臂，通過一個轉動另件旋轉帶螺紋的閥桿轉一個角度，從而達到縮短行程的目的。 導向螺紋的螺距為每英寸 ll ～32牙，轉動桿旋轉角度一般是15～60°，閥芯行程一般為 0·02--0·005英寸(合O．508～1 ．27 毫米)。因為在不同溫度下熱膨脹不同，閥芯會產生顯著誤差，因此這種 閥限制 使用在300"F以下，為保證閥位精度 ，閥門裝有定位器。

1. 高壓差對閥芯、閥座的要求

對于高壓小流量調節閥，還必須考慮由主于高壓和高壓差帶來的一系列問題。如執行機構必須具有足夠的輸出力，以克服介質的不平衡力，閥門零件強度問題，高壓密封問題，而 *關鍵的是閥芯、閥座的材質和加工問題。

高壓調節閥閥芯、閥座損壞原因很復雜，這里面的理論不盡相同，但普遍引起重視的是高速液(氣)流相對閥芯、閥座運動引起的沖刷現象(亦 稱速度 效應)和液體介質在高壓差下的氣蝕現象 。前者損壞形式是與流線有一定關系的沖刷痕跡，后者則是海綿狀孔洞。

在有氣蝕產生的場合下，如果閥芯，閥座材質選用不當，少則兒天，多則幾個月，閥門就將報廢。

解決氣蝕問題應從求避免氣蝕的方法和耐氣蝕 的材料著手，避免氣蝕的方法有幾種。1．改進閥芯，閥座設計，使其具有合理的液流速度分布和壓力分布。如小流量調節閥采用狹長通道式閥芯、閥座。閥芯、閥座孔都有很小的錐度，適用于在恒定的上游壓力條件下精確地控制流量。由于這種 結構具確吸收 能量，減小氣蝕的功能，據資料報導，它曾用于4200公斤/厘米 2 的壓降下。2、在 條件充許的 情況下，在液流中充氣，以局部地或全部地消除低壓區。3。閥門串聯使用，以減小每個閥的壓降。4．使閥前后壓差低于該介質在調節閥入口溫度下產生汽蝕現象的*大允許壓差。5．介質在"流開"狀態下工作，允許壓差比"流閉"狀態大三倍多。

· 閥體：ZG270-500 ZG1Cr18Ni9Ti

· 閥芯、閥座：在1Cr18Ni9Ti主體上堆焊司太萊合金

· 閥桿、推桿：1Cr18Ni9Ti

· 注： 特殊要求可提供其他材料；·以上為常用材料，具體牌號以訂貨合同為準。

· 注：本系列調節閥采用模塊化設計，可采用不同組合、配用各種附件。
