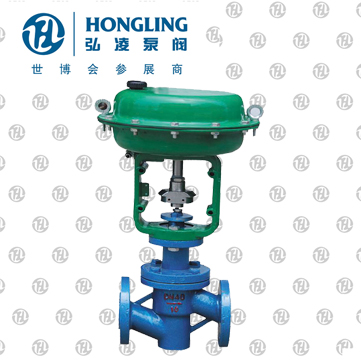

氣動薄膜隔膜調節閥概述：

ZMAT氣動薄膜隔膜調節閥\ZMBT氣動薄膜隔膜調節閥由多彈簧氣動薄膜執行機構和隔膜閥組成。隔膜閥體流通平滑、節流元件為彈性隔膜閥，閥蓋上無填料函。因而閥流通能力比一般調節閥大且無泄漏，在許用壓差范圍內可作切斷閥用。氣開、氣關作用由正反執行機構實現。 該閥適用于高粘性流體、懸浮狀顆粒、纖維介質和有毒介質、腐蝕性介質的調節場合。

氣動薄膜隔膜調節閥安裝、使用注意事項：

1、氣動隔膜閥應垂直安裝于管道上， 體積重量較大的以及使用在振動場合時應加支承和夾固。

2、氣動隔膜閥一般應設有旁通管路， 以便在隔膜發生故障或維修時能轉換成旁路操作， 使生產過程正常進行， 在一般不重要場合， 裝設手輪機構后可以省略旁通管路， 以進行手動操作， 同時可限制閥門開度， 當手輪機構停止使用時， 應恢復到原空檔位置， 以利于自控系統的正常進行。

3、清洗管道時， 調節應處于*大開度， 以便排除管道內污物。

4、如閥體襯有防腐層， 安裝在管道上時，應采用耐腐蝕軟墊， 并注意不使閥體法蘭密封面受損。

5、對隔膜及襯里應定期檢查， 防止因腐蝕和破裂而損壞其它零件和造成事故。

氣動薄膜隔膜調節閥主要技術性能指標：

氣動薄膜隔膜調節閥主要技術參數：

氣動薄膜隔膜調節閥性能:

氣動薄膜隔膜調節閥閥體襯里和隔膜材料的組合:

氣動薄膜隔膜調節閥允許壓差:

氣動薄膜隔膜調節閥結構示意圖:

氣動薄膜隔膜調節閥外形尺寸：
