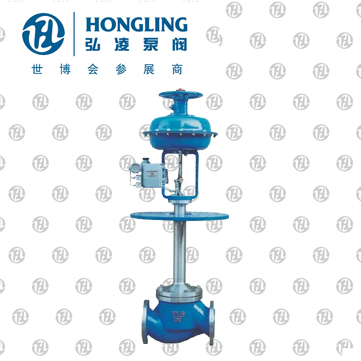

ZMAP-16D氣動低溫調節閥概述：

氣動薄膜低溫調節閥是單座調節閥、雙座調節閥的變形產品。它與常溫調節閥不同之處在于采用長頸型上閥蓋，使填料處于常溫下工作。適用于-60～-250℃低溫壯態下的介質（如液氧、液氮等）的調節。為確保調節精度，必須配用閥門定位器。

產品特點：

1、 底進側出，流路簡單，阻力小，閥體容量大

2、 雙導向，閥工作穩定性好

3、可調范圍大，固有可調比50

4、波紋管密封對移動的閥桿形成完全密封，堵絕流體外漏

5、采用浮動套連接，安裝方便

6、浮動套安裝型

7、溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。

零件材料：

閥體：LF4

閥桿：1Cr18Ni9

閥蓋：1Cr18Ni9波

紋管：1Cr18Ni9

閥芯、閥座：1Cr18Ni9

墊片：紫銅、1Cr18Ni9

執行機構：

型 式：多彈簧式薄膜執行機構

ZP280B/K，ZP400B/K，ZP600B/K，

閥 作 用：正作用，反作用

膜片材料：丁腈橡膠夾增強滌綸織物

彈簧量程：20～100KPa，40～200KPa 80～240KPa

供氣壓力：0.14～0.4MPa

信號接口：內螺紋M16×1.5（M10×1）

環境溫度：-30℃～+70℃

附 件（根據要求配置）

定位器，空氣過濾減壓閥，手輪機構，限位開關，電磁閥，閥位傳送器，繼動器，保位閥，其它

ZMAP-16D氣動低溫調節閥結構原理：

氣動低溫調節閥由氣動薄膜執行機構和耐低溫的單、雙座閥兩部分組成。由調節器來的信號壓力輸入氣動薄膜執行機構的氣室，產生推力，通過連接桿件帶動閥芯，閥芯位置的變化使閥的流通截面積變化，實現對介質流量的調節。

氣動低溫調節閥主要技術指標：

氣動低溫調節閥安裝、使用注意事項:

1、應垂直安裝于水平管道上，在特殊情況下需要水平或傾斜安裝時，一般應加支撐。裝于保溫箱壁的園板與保溫箱壁應平行。

2、應安裝在靠近地面或樓板的地方，以便在于維護檢修，對裝有閥門定位器或手輪機構者，更應保證觀察，調整和操作和方便。

3、一般都設置旁通管路，以便在自控系統發生故障或維修調節閥時切換到手動操作，不致于停止生產。

4、裝有手輪機構時，也可省略旁通管路時行手動操作，還可用于限制閥門的開度。當停止使用時，手輪機構必須恢復到原來空檔位置，以利自控系統正常進行。

5、安裝時，應使介質流向與閥體指示方向一致。

6、調節閥在安裝前應對管路清洗污物、焊渣。安裝后，使調節閥全開，對管路，閥門等進行清洗及試驗各連接處的密封性。

氣動低溫調節閥公稱尺寸：
