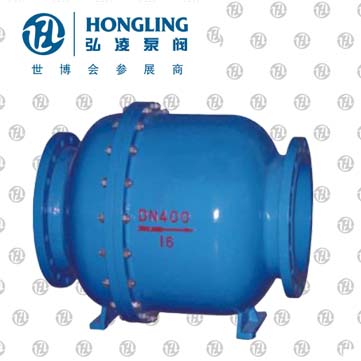

微阻球形止回閥

產品型號：HQ45X

發布時間：2008-4-30

微阻球形止回閥,采用橡膠包皮球?yàn)殚y瓣,在介質的作用下,可在閥替內的滑道上滾動,從而打開或關閉閥門.流量大流阻損失小,密封性能好,消聲關閉,可減小水擊波.水平或垂直安裝均可.可用于冷水、熱水、工業及生活污水等管網的水泵出口，防止介質倒流。

查看產品實物圖

下一個產品：不銹鋼螺紋止回閥

上一個產品：微阻球形止回閥

分享到：

相關產品:

不銹鋼消聲止回閥對夾式靜音止回閥襯膠止回閥襯氟止回閥對夾式高壓止回閥對夾旋啟式止回閥對夾雙瓣式蝶型止回閥升降式底閥黃銅絲口止回閥不銹鋼內螺紋止回閥不銹鋼升降式止回閥靜音止回閥高壓升降式止回閥不銹鋼螺紋止回閥微阻球形止回閥微阻球形止回閥旋啟式止回閥對夾薄型止回閥橡膠瓣止回閥全銅消聲止回閥對夾式蝶型止回閥對夾升降式止回閥微阻緩閉止回閥不銹鋼立式止回閥微阻緩閉蝶型止回閥升降式止回閥消聲止回閥（鐵殼銅芯）

微阻球形止回閥產品概述

微阻球形止回閥主要技術參數

公稱壓力：1.0～1.6MPa

公稱通經：50～1000mm

適用介質：水及弱腐蝕性流體

適用溫度：0～80℃

法蘭標準：GB/T 17241.6 GB/T 9113

試驗標準: GB/T 13927 AP1598

微阻球形止回閥工作原理：

球形止回閥的閥瓣是包覆橡膠或工程塑料的球體，因此其密封性能可靠。球型止回閥根據其公稱通徑的大小，有單球和多球之分。其密封原理是：當開泵時，介質正向流動產生的介質壓力推動球體運動，沿導柱離開閥座密封面，止回閥便開啟，介質通過；當停泵時，介質反向流動的壓力推動球體沿導柱滾到閥座密封面，關閉止回閥，靠工作介質的壓力，使球體閥瓣和閥座密封面間產生一定的密封比壓，保證止回閥的密封，達到阻止介質逆流的目的。

微阻球形止回閥主要零部件材料

零件名稱	閥體	閥瓣	閥座	彈簧
材料	鑄鐵、球鐵、鑄鋼	鑄銅、不銹鋼	銅、不銹鋼	不銹鋼

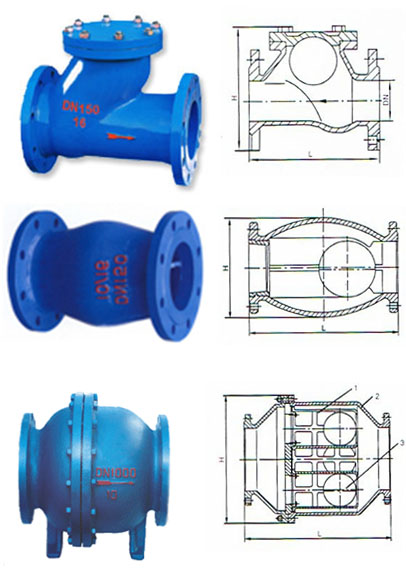

微阻球形止回閥主要外形連接尺寸

DN（mm)	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L	203	216	241	292	330	356	495	622	698	781	914	978	978	1295	1448	1600	1760	1900
H	180	210	225	245	280	320	380	450	470	500
H1							510	570	640	715	815	825	980	1155	1260	1350	1660	1700
