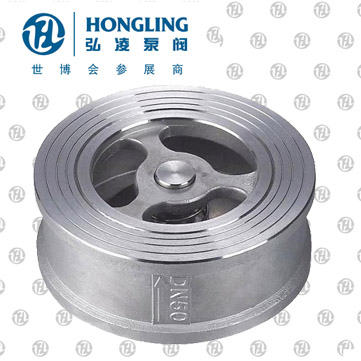

對夾升降式止回閥
產品型號：H71H/W
發布時間：2008-4-30
H71H/W對夾升降式止回閥產品實用材料采用耐腐蝕不銹鋼。可在任何位置的管路上安裝，防止介質逆流，鍋爐給水系統上回，其連接方式是利用原有管道兩端法蘭對夾即可投入運行。
下一個產品：對夾式蝶型止回閥
上一個產品：不銹鋼消聲止回閥
相關產品:
不銹鋼對夾升降式止回閥介紹：
H71H/W對夾升降式止回閥產品實用材料采用耐腐蝕不銹鋼。可在任何位置的管路上安裝，防止介質逆流，鍋爐給水系統上回，其連接方式是利用原有管道兩端法蘭對夾即可投入運行。
不銹鋼對夾升降式止回閥主要技術參數：
| 型號 | 公稱壓力PN(MPa) | 試驗壓力PS(MPa) | 工作溫度(℃) | 適用介質 | |
| 殼體 | 密封 | ||||
| H71W-16P | 1.6 | 2.4 | 1.76 | ≤200 | 水、蒸體、油品等 |
| H71H-25Q | 2.5 | 3.75 | 2.75 | ≤235 | |
| H71W-25H | ≤300 | ||||
| H71W-25P | ≤200 | 硝酸等腐蝕性介質 | |||
| H71W-40H | 4.0 | 6.0 | 4.4 | ≤300 | 水、蒸體、油品等 |
| H71W-40P | ≤200 | 硝酸等腐蝕性介質 | |||
不銹鋼對夾升降式止回閥主要零部件材質:
| 規格型號 | 閥體 | 閥瓣 | 彈簧 |
| H71W-25H、RH71W-40H | 2Cr13 | 1Cr13 | 1Cr18 Ni9Ti |
| H71W-16P、RH71W-25P | ZG1Cr18 Ni9Ti | 1Cr18 Ni9Ti | 1Cr18 Ni9Ti |
不銹鋼對夾升降式止回閥規格尺寸表：
| 公稱通徑 DN(mm) | L | D | ||
| 1.6 | 2.5 | 4．0 | ||
| 15 | 25 | 48 | 48 | 48 |
| 20 | 31.5 | 58 | 58 | 58 |
| 25 | 35.5 | 68 | 68 | 68 |
| 32 | 40 | 80 | 80 | 80 |
| 40 | 45 | 90 | 90 | 90 |
| 50 | 56 | 105 | 105 | 105 |
| 65 | 63 | 125 | 125 | 125 |
| 80 | 71 | 140 | 140 | 140 |
| 100 | 80 | 160 | 165 | 165 |
| 125 | 110 | 190 | 195 | 195 |
| 150 | 125 | 215 | 225 | 225 |
| 200 | 160 | 270 | 285 | 290 |
| 250 | 200 | 330 | 340 | 350 |
| 300 | 250 | 385 | 400 | 415 |
