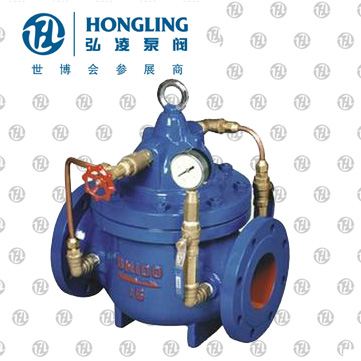

300X緩閉止回閥概述：

緩閉止回閥是安裝在高層建筑給水系統以及 其他給水系統的水泵出口處、防止介質倒流、水錘及 水擊現象的智能型閥門。該閥兼具電動閥、逆止閥和水錘消除器三種功能，可有效地提高供水系統的安全可靠 性、并將緩開、速閉、緩閉消除水錘的技術原理一體化，防止開泵水錘和停泵水錘的產生 。

300X緩閉式止回閥特點及優點：

1、該閥由等主閥、單向閥、針閥、球閥、微形過濾器和壓力表組成，由于單向閥、針閥壓力表等要用管與與主閥相連接，所以統稱為導管控制系統。

2、該閥用水力自力控制，不需要其它裝置和能源，保養簡便，開啟及緩閉平穩閥。

3、本司提供口徑φ400以下采用隔膜型，口徑在φ450以上采用活塞型，兩者動作原理相同。

300X緩閉式止回閥標準與規范

1、設計與制造：API594、API6D、JB/T8937

2、結構長度：API594、API6D、DIN3202、JB/T8937

3、壓力一溫度等級：SNSIB16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JB/T74

4、試驗與檢驗：API598、JB/T9092

5、配管法蘭：JB/T74~90、GB/T9112!9124、HG20592~20635、SH3406、ANSIB16.5、DIN2543~2548、GB/T13402、API605、ASMEB16.47

300X緩閉式止回閥結構特點

1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4~1/8

2、體積小、重量輕、其重量只有傳統法蘭止回閥的1/4~1/20

3、閥瓣關閉快速，水錘壓力小

4、水平或垂直管道均可使用，安裝方便

5、流道通暢、流體阻力小

6、動作靈敏、密封性能好

7、閥瓣行程短、關閥沖擊力小

8、整體結構、簡單緊湊、造型美觀

9、使用壽命長、可靠性高

300X緩閉止回閥工作原理

1、 當閥門從進口端給水時，水通過微型過濾器、針閥、單向閥進入主閥控制室，再經過球閥排水至下游。因為針閥開度小于球閥開度，即主閥控制室的排水速度大于進水速度，因此控制室壓力降低，作用于主閥盤下端的進口壓力打開主閥向下游供水。

2、 當管道停止供水時，若下游水開始回流，一部分回流水經球閥進入主控制室，由于單向閥作用，回流水不能從主控制室流出，引起主控制室逐漸升壓，緩緩關閉主閥。

300X緩閉止回閥主要技術參數

300X緩閉止回閥主要零件材料

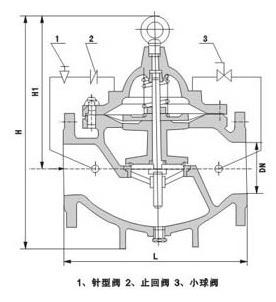

300X緩閉止回閥結構尺寸圖

300X緩閉止回閥連接尺寸（PN 1.0-2.5MPa）

維護保養與安裝使用

（一）維護與保養

1、該閥門應存放在干燥通風的室內，做到防潮、防雨、防銹。

2、 存放運輸時啟閉件應處于關閉裝置，同時應做好以下工作：

a 、閥瓣應固定于開啟位置

b 、通徑兩端內口用泡沫板堵塞，端口須用悶蓋塞緊，予以防塵、防銹，保持通道清潔和端面的平整；

c、汽缸部位進行適當?shù)陌�裝防護、防震和防碰；

d、 閥門放置時應平穩，氣動驅動裝置朝上，不得相互受擠。

3、 長久放置時應定期檢查。每三個月對兩通道、密封面上的污垢和銹跡，焊接口的防護狀況進行檢查，擦拭污垢和銹跡后，重新涂刷防銹油予以防護。

a、為了防止介質逆流，在設備、裝置和管道上都應安裝止回閥；

b、止回閥一般適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質；

c、一般在公稱通經50mm的水平管道上都應選用立式升降止回閥；

（二）安裝與使用

1 、緩閉止回閥垂直安裝在水平管道上，使用時一般處于全開狀態。

2 、安裝前應先進行以下工作

A、卸掉閥門通道兩端的悶蓋和泡沫板，清潔內腔，去除油垢；

B、剝?nèi)ラy瓣表面上的油紙，去除閥瓣面上的油垢；

3、安裝時介質的流向必須限制。

4、通過管路的介質不應帶有硬質顆粒，以免損傷密封面

5、該閥門出廠前應逐臺進行檢驗和試驗合格，安裝單位可直接壓力試驗或安裝使。
