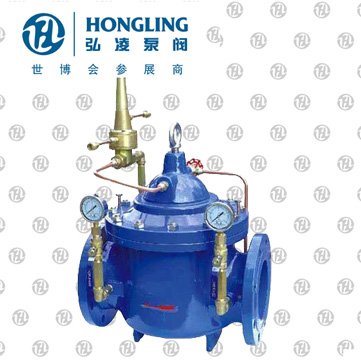

800X壓差旁通閥結構特點和用途

800X壓差調節閥由主閥、壓差控制導閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。通過專門設計的導閥控制室，對壓力變化信號進行比較，輸出主閥開度信號，控制主閥開度，從而控制主閥的進出口壓差在設定值上。 壓差旁通閥利用水力自力控制，不需要其它裝置和能源，保養簡便。壓差旁通閥廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

800X壓差旁通閥工作原理

當主閥進出口間壓差變化時，接管A與接管B間壓差發生變化，此壓差通過接管作用于導閥膜片兩側，改變導閥的開度。壓差大時導閥開度大，控制室通過C管的下泄水量增大，主閥控制室壓壓力下降，主閥開度增大，主閥進出口間壓差變小。反之，若主閥進出口間壓差變小，則導閥開度變小，主閥控制室壓力上升，推動主閥開度減小而使主閥壓差增大。這種負反饋作用使主閥進出口間壓差穩定在設定值上。  設定針閥開度和導閥彈簧壓力可設定主閥進出口間壓差。

800X壓差旁通閥主要技術參數

800X壓差旁通閥主要零件材料

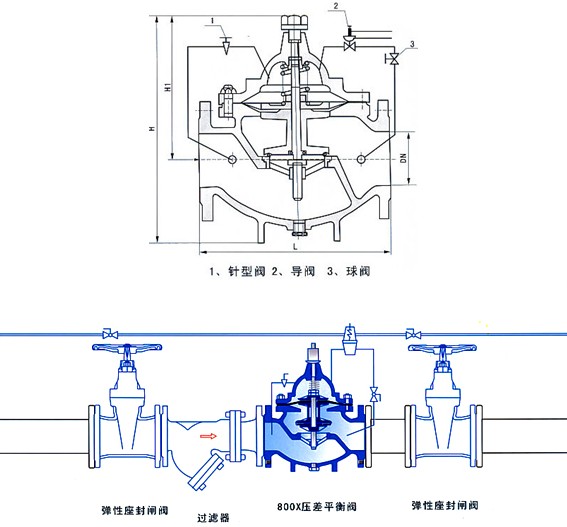

800X壓差旁通閥結構尺寸圖:

800X壓差旁通閥連接尺寸（PN 1.0-2.5MPa）

安裝說明

1、裝卸：800X壓差旁通閥應小心裝卸，建議用軟的繩索起吊，以免損壞閥及配管，保護涂裝層，閥門應小心地放落地下，不能直接落于地面。

2、安裝前的檢查：在裝卸到目的地后，首先按ACOL提供的說明書上的內容檢查確認，配管是否正確，連接是否可靠，運輸過程中有無對閥門進行損壞，各種零件是否完整。

3、旁通閥安裝前應清理管道中的雜質，檢查相應的法蘭應與閥門的法蘭的壓力等級，公稱通徑相一致，以保持管路的暢通。

4、在壓差旁通閥前后，應安裝兩只閘閥，以檢測及維修時使用。

5、壓差導向閥之感應壓力的管道應直接接在供水及回水管道上，以達到能準確反應供回管之間的壓差，為安裝使用的方便，可在感應管道上裝上小球閥。

6、壓差向?qū)чy上兩個接壓口，上面一個口接到回水管道上，下面一個口接到供水管道上。

注意事項

1、800X壓差旁通閥不要用于高于公稱壓力的管道上。

2、800X壓差旁通閥不要用于其它不合適推薦的介質上。

3、800X壓差旁通閥不要暴露于冰凍的溫度下。

4、800X壓差旁通閥不能應用于由ACOL推薦的范圍之外。
