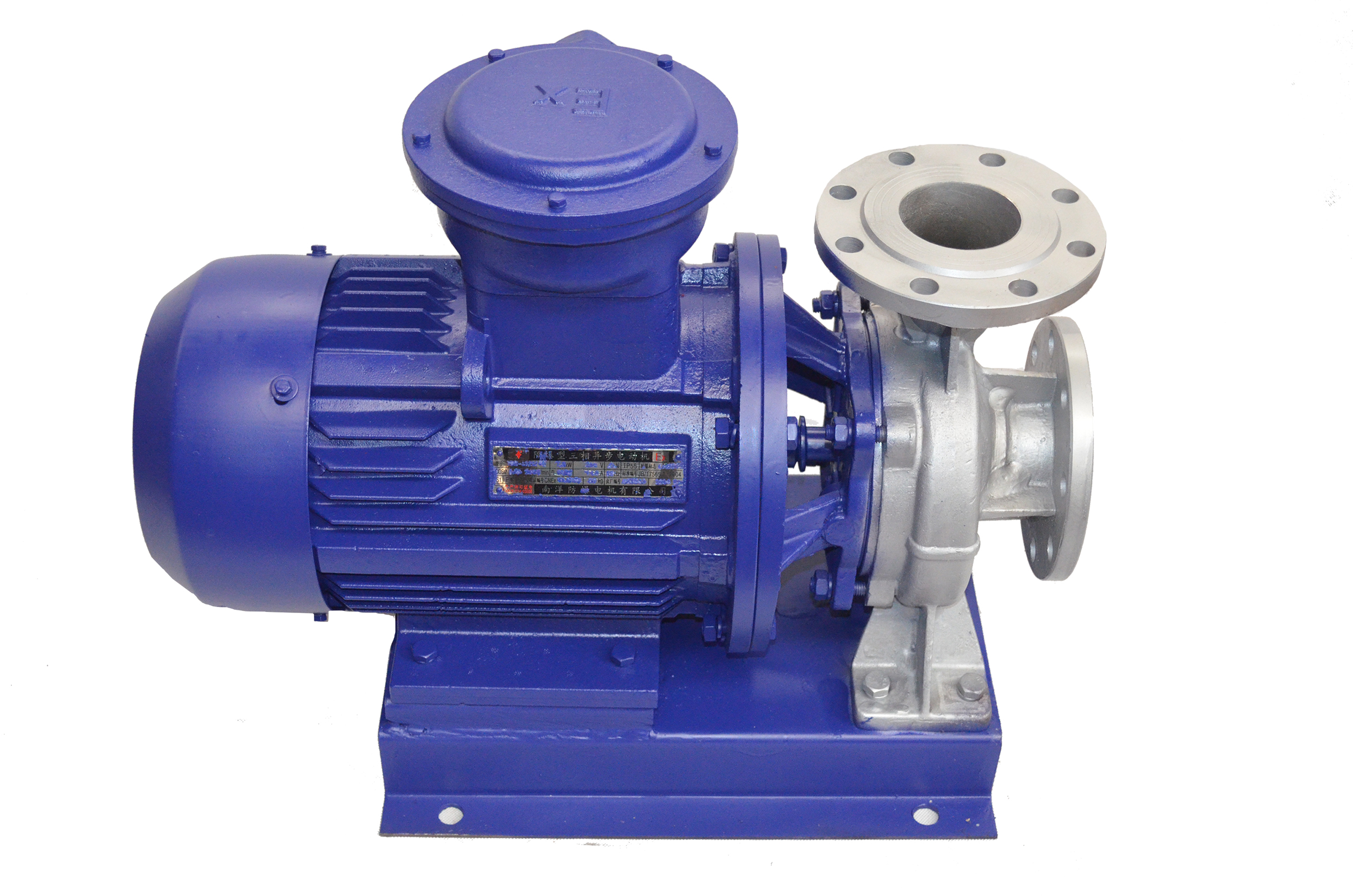

臥式離心泵|不銹鋼管道離心泵|不銹鋼臥式管道離心泵

產品型號：ISW型系列

發布時間：2009-1-30

分享到：

ISW型臥式離心泵根據IS型離心泵與立式泵的獨特結構組合設計，并嚴格按照國際標準ISO2858和最新的國家管道離心泵標準JB/T53058-93進行設計制造的高效節能產品。該泵采用國內先進水力模型優化設計而成。同時根據使用溫度、介質等不同在ISW型基礎上派生出熱水臥式離心泵、高溫管道離心泵、化工泵、油泵等，是目前國家標準定型推廣產品。

產品用途

1、 ISW型管道離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水，高層建筑增壓送水，園林灌溉，消防增壓及設備配套，使用溫度T：≤80℃。
2、 ISWR（WRG）型熱水（高溫）循環泵廣泛適用于能源、冶金、化工、紡織、造紙、以及賓館飯店等鍋爐高溫熱水增壓循環輸送及城市采暖系統循環用泵，ISWR使用溫度T：≤120℃、WRG使用溫度T：≤240℃。
3、 ISWH型臥式化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品、制藥和合成纖維等部門，使用溫度T：-20℃-120℃。
4、 ISWB型臥式油泵，供輸送汽油、柴油、煤油等石油產品，使用溫度T：-20℃-120℃。

工作條件

1、吸入壓力≤1.0Mpa，或泵系統最高工作壓力≤1.6Mpa,即泵吸入口壓力+泵揚程≤ 1.6Mpa、泵靜壓試驗壓力為2.5Mpa,訂貨時請注明系統工作壓力。泵系統工作壓力大于 1.6Mpa時應在訂貨時另行提出。以便在制造時泵的過流部件和聯接部分采用鑄鋼材料。
2、環境溫度<40℃，相對濕度<95%。
3、所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度<0.2mm.
注：如使用介質為帶有細小顆粒，請在訂貨時說明，以便采用耐磨式機械密封。

型號意義

例如：ISW100-160（I）AB
ISW-臥式離心泵
100-泵進、出口公稱直徑（mm）
160-葉輪名義直徑（mm）
I-流量分類
AB-葉輪經第一、二次切割

ISW型系列臥式離心泵性能參數

編號	型號	流量(m³/h)	流量 (L/S)	揚程 (m)	效率 (%)	轉速 (r/min)	電機功率 (kw)	汽蝕余量 (m)
1001	15-80	1.1 1.5 2.0	0.30 0.42 0.55	8.5 8 7	26 34 34	2800	0.18	2.5
1002	20-110	1.8 2.5 3.3	0.5 0.69 0.91	16 15 13.5	19 34 35	2800	0.37	2.5
1003	20-160	1.8 2.5 3.3	0.5 0.69 0.91	33 32 30	19 25 23	2800	0.75	2.5
1004	25-110	2.8 4 5.2	0.78 1.11 1.44	16 15 13.5	34 42 41	2900	0.55	2.5
1005	25-125	2.8 4 5.2	0.78 1.11 1.44	20.6 20 18	28 36 35	2900	0.75	2.5
1006	25-125A	2.5 3.5 4.5	0.69 0.97 1.25	17 16 14	35	2900	0.75	2.5
1007	25-160	2.8 4 5.2	0.78 1.11 1.44	33 32 30	24 32 33	2900	1.5	2.5
1008	25-160A3	2.5 3.5 4.5	0.69 0.97 1.25	29 28 26	31	2900	1.1	2.5
1009	32-125	4.5 4 6.5	1.25 1.39 1.58	20.5 20 18	29 38 38	2900	0.75	2.5
1010	32-125A	3.3 4.5 5.7	1.22 1.75 2.31	17 16 14	37	2900	0.75	2.5
1011	40-100	4.4 6.3 8.3	1.11 1.53 1.94	13.2 12.5 11.3	48 54 53	2900	0.55	2.5
1012	40-100A	4 5.5 7	1.22 1.75 2.31	10.6 10 9	47 52.6 54	2900	0.37	2.5
1013	40-125	4.4 6.3 8.3	1.11 1.53 1.94	20.5 20 18.5	36 46 43	2900	1.1	2.5
1014	40-125A	4 5.5 7	1.22 1.75 1.94	16.3 16 15.5	40 44 42.5	2900	0.75	2.5
1015	40-160	4.4 6.3 8.3	1.22 1.75 2.31	33.2 32 30.2	34 40 42	2900	2.2	2.5
1016	40-160A	4 5.5 7	1.11 1.53 1.94	29 28 26.6	33 38 39	2900	1.5	2.5
1017	40-160B	3.5 5 6.5	0.97 1.39 1.80	25 24 22.5	31.5 37 39	2900	1.1	2.5
1018	40-200	4.4 6.3 8.3	1.22 1.75 2.31	50.5 50 48	26 33 35	2900	4.0	2.5
1019	40-200A	4 5.5 7	1.11 1.53 1.94	44.6 44 42.7	26 31 32	2900	3.0	2.5
1020	40-200B	3.5 5 6.5	0.97 1.39 1.80	39 38 36	29	2900	2.2	2.5
1021	40-250	4.4 6.3 8.3	1.22 1.75 2.31	82 80 74	24 27.5 28	2900	7.5	2.5
1022	40-250A	4 5.5 7	1.11 1.53 1.94	72.5 70 65	24 26 24.5	2900	5.5	2.5
1023	40-250B	3.5 5 6.5	0.097 1.39 1.80	63 60 55	25	2900	4.0	2.5
1024	40-100(I)	8.8 12.5 16.3	2.44 3.47 4.53	13.6 12.5 11.3	55 62 60	2900	1.1	2.5
1025	40-100(I)A	8 11 14	2.22 3.05 3.89	10.5 10 9	60	2900	0.75	2.5
1026	40-125(I)	8.8 12.5 16.3	2.44 3.05 3.89	21.5 20 17.8	49 58 58	2900	1.5	2.5
1027	40-125(I)A	8 11 14	2.22 3.05 3.89	17.0 16 14.3	56	2900	1.1	2.5
1028	40-160(I)	8.8 12.5 16.3	2.44 3.47 4.53	33.3 32 29.8	45 52 53	2900	3.0	2.5
1029	40-160(I)A	8 11 14	2.22 3.05 3.89	29 28 26.2	43 48 47	2900	2.2	2.5
