電動固定球閥
產品型號：Q947F
發布時間：2008-5-7
電動固定球閥產品概述：

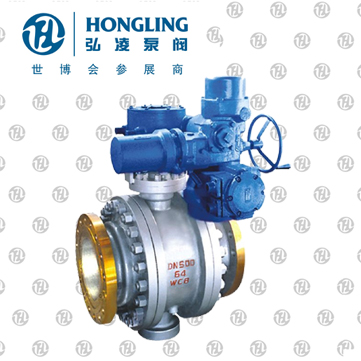

電動固定式球閥Q947F三分體式連接球閥，系將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，整臺閥門沿閥桿中心軸左右對稱，它在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構保證在高壓下準確的球體中心位置，保證了閥門良好的操作性能；標準閥座采用彈簧結構，將閥座推向球體，保證了良好的進出口雙向密封性能；利用自帶的排放閥，閥體中腔可向外排放；樞軸采用防吹出保護結構，有效地防止泄漏；低磨擦系數的軸承，使得扭矩減少到*小，便于閥門啟閉；閥桿與閥體有效的接觸，使防靜電接地裝置性能優越等。具有性能優異，可靠性高，用途廣泛，價格合理等優點。適用于：化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。
Q947型電動固定球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣活塞式執行機構。
球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產種；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金生產系統中得以廣泛的應用，是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。球閥密閉在各類管路系統種用于截斷或接通介質流，使介質按照預定的程序輸送到各個指定點。
電動固定球閥執行標準：
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。
電動固定球閥產品結構及用途：
兩分式和三段式固定球閥又稱測裝分體式球閥，將閥體沿與閥門通道軸線相垂直的截面分為不對稱的左右兩半，它在管道上主要用于切斷、分配和改變介質流動方向。它的樞軸結構保證了準確的球體位置。標準閥座采用彈簧結構，將閥蓋推向球體，保證了良好的低壓密封性能。該球閥閥前、閥后閥座都能密封， 即所謂雙向密封特性，利用自帶的排放閥，閥體中腔可向外排放。樞軸采用防吹出保護結構，低摩擦系數的軸承等。具有性能優異，可靠性高，用途廣泛，價格合理等優點。
電動固定球閥適用于：
化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。
Q47型電動固定球閥是新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定式球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制，是雙向。
本閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲入不銹鋼圈內，鋼圈后部沒有彈簧保證閥座緊貼球體，保持密封。上下閥桿均沒有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。 全通徑：閥門流量孔徑與管線內徑一致，以便管線清掃。
電動固定球閥主要性能規范：
| 試驗壓力（Mpa) | 公稱壓力（Mpa) | 壓力級（Class) | JIS(MPa) | |||||||||
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 400 | 600 | 900 | 10K | 20K | |
|
強度試驗 |
2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 10.2 | 15.3 | 23.1 | 2.4 | 3.8 |
| 密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 7.5 | 11.2 | 16.8 | 1.5 | 2.8 |
| 氣密試驗 | 0.5-0.7 | |||||||||||
| 工作溫度 | PTEE≤150℃ PPL E≤300℃ 碳纖≤350℃ | |||||||||||
| 適用介質 | C：水、油、蒸氣 P：硝酸類（溫度≤200℃ ） R：醋酸類（溫度≤200℃ ） | |||||||||||
電動固定球閥主要零件材質：
| 零件名稱 | 材料 | |||
| 材料代號 | Ｃ | Ｌ | Ｐ | Ｒ |
| 閥體、閥蓋 | WCB | ZGOOCr17Ni14Mo2(CF3M) | ZG1Cr18Ni9Ti(CF8) | ZG1Cr18Ni12Mo2Ti(CF8M) |
| 球體 | 2Cr13 | ZGOOCr17Ni14Mo2(CF3M) | ZG1Cr18Ni9Ti(CF8) | ZG1Cr18Ni12Mo2Ti(CF8M) |
| 閥桿 | 2Cr13 | 316L | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) |
| 閥座密封面 | PTFE、碳素纖維＋PTFE、對位聚苯 | |||
| 螺柱、螺母 | 35 35CrMoA(B7) 45(2H) | 2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431) | ||
| 填料 | Ｖ型PTFE、柔性石墨 | |||
Q947F電動固定式球閥主要零件材質：
| 閥 體 | 球體、閥桿 | 閥 座 |
| WCB | 2Cr13 | 加玻纖增強聚四氟乙烯、對位聚苯 |
| ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | |
| CF8 | 0Cr19Ni9-(304) | |
| CF3 | 00Cr19Ni11-(304L) | |
| ZG1Cr18Ni-12Mo2Ti | 1Cr18Ni12-Mo2Ti | |
| CF8M | 0Cr17Ni12-Mo2(316) | |
| CF3M | 00Cr17Ni14-Mo2(316l) |
Q947F電動固定式球閥主要外型尺寸（PN1.0MPa）：
| PN1.0(MPa) | |||||||||
| 通徑(DN) | L | d1 | D | D1 | D2 | b | Z-d | H | 重量 |
| 125 | 356 | 125 | 245 | 210 | 185 | 22 | 8-18 | 520 | 100 |
| 150 | 394 | 150 | 280 | 240 | 210 | 22 | 8-23 | 538 | 165 |
| 200 | 457 | 200 | 335 | 295 | 265 | 24 | 8-23 | 580 | 229 |
| 250 | 533 | 250 | 390 | 350 | 320 | 26 | 12-23 | 637 | 265 |
| 300 | 610 | 300 | 440 | 400 | 368 | 26 | 12-23 | 684 | 393 |
| 350 | 686 | 350 | 500 | 460 | 428 | 26 | 16-23 | 796 | 514 |
| 400 | 762 | 400 | 565 | 515 | 482 | 26 | 16-25 | 842 | 765 |
| 450 | 864 | 450 | 615 | 565 | 532 | 28 | 20-25 | 874 | 930 |
| 500 | 914 | 500 | 670 | 620 | 585 | 28 | 20-25 | 904 | 1210 |
Q947F電動固定式球閥主要外型尺寸（PN1.6MPa）：
|
PN1.6(MPa)
|
|||||||||
|
通徑(DN)
|
L
|
d1
|
D
|
D1
|
D2
|
b
|
Z-d
|
H
|
重量
|
|
125
|
356
|
125
|
245
|
210
|
185
|
22
|
8-18
|
520
|
105
|
|
150
|
394
|
150
|
280
|
240
|
210
|
24
|
8-23
|
538
|
170
|
|
200
|
457
|
200
|
335
|
295
|
265
|
26
|
12-23
|
580
|
234
|
|
250
|
533
|
250
|
405
|
355
|
320
|
30
|
12-25
|
637
|
275
|
|
300
|
610
|
300
|
460
|
410
|
375
|
30
|
12-25
|
684
|
403
|
|
350
|
686
|
350
|
520
|
470
|
435
|
34
|
16-25
|
796
|
534
|
|
400
|
762
|
400
|
580
|
525
|
485
|
36
|
16-30
|
842
|
785
|
|
450
|
864
|
450
|
640
|
585
|
545
|
40
|
20-30
|
874
|
960
|
|
500
|
914
|
500
|
705
|
650
|
608
|
44
|
20-34
|
904
|
1250
|
Q947F電動固定式球閥主要外型尺寸（2.5MPa）：
|
PN2.5(MPa)
|
|||||||||
|
通徑(DN)
|
L
|
d1
|
D
|
D1
|
D2
|
b
|
Z-d
|
H
|
重量
|
|
100
|
305
|
100
|
230
|
190
|
160
|
24
|
8-23
|
470
|
85
|
|
125
|
381
|
125
|
270
|
220
|
188
|
28
|
8-25
|
520
|
117
|
|
150
|
403
|
150
|
300
|
250
|
218
|
30
|
8-25
|
538
|
180
|
|
200
|
502
|
200
|
360
|
310
|
278
|
34
|
12-25
|
580
|
246
|
|
250
|
568
|
250
|
425
|
370
|
332
|
36
|
12-30
|
637
|
300
|
|
300
|
648
|
300
|
485
|
430
|
390
|
40
|
16-30
|
684
|
444
|
|
350
|
762
|
350
|
550
|
490
|
448
|
44
|
16-34
|
796
|
586
|
|
400
|
838
|
400
|
610
|
550
|
505
|
48
|
16-34
|
842
|
860
|
|
450
|
914
|
450
|
660
|
600
|
555
|
50
|
20-34
|
874
|
1073
|
|
500
|
991
|
500
|
730
|
660
|
610
|
52
|
20-41
|
904
|
1315
|
Q947F電動固定式球閥主要外型尺寸（6.4MPa）：
| PN6.4(MPa) | ||||||||||
| 通徑(DN) | L | d1 | D | D1 | D2 | D6 | b | Z-d | H | 重量 |
| 50 | 292 | 50 | 175 | 135 | 105 | 88 | 26 | 4-23 | 380 | 50 |
| 65 | 330 | 65 | 200 | 160 | 130 | 110 | 28 | 8-23 | 424 | 65 |
| 80 | 356 | 80 | 210 | 170 | 140 | 121 | 30 | 8-23 | 434 | 80 |
| 100 | 432 | 100 | 250 | 200 | 168 | 150 | 32 | 8-25 | 456 | 111 |
| 125 | 508 | 125 | 295 | 240 | 202 | 176 | 36 | 8-30 | 525 | 170 |
| 150 | 559 | 150 | 340 | 280 | 240 | 204 | 38 | 8-34 | 554 | 220 |
| 200 | 660 | 200 | 405 | 345 | 300 | 260 | 44 | 12-34 | 594 | 290 |
| 250 | 787 | 250 | 470 | 400 | 352 | 313 | 48 | 12-41 | 704 | 500 |
| 300 | 838 | 300 | 530 | 460 | 412 | 364 | 54 | 16-41 | 731 | 710 |
| 350 | 889 | 350 | 595 | 525 | 475 | 422 | 60 | 16-41 | 786 | 1030 |
| 400 | 991 | 400 | 670 | 585 | 525 | 474 | 66 | 16-48 | 867 | 1350 |
Q947F電動固定式球閥主要外型尺寸（PN16.0MPa）：
| PN16.0(MPa) | ||||||||||
| 通徑(DN) | L | d1 | D | D1 | D2 | D6 | b | Z-d | H | 重量 |
| 50 | 368 | 50 | 215 | 165 | 132 | 88 | 36 | 8-25 | - | 82 |
| 65 | 419 | 65 | 245 | 190 | 152 | 110 | 44 | 8-30 | - | 125 |
| 80 | 381 | 80 | 260 | 205 | 168 | 121 | 46 | 8-30 | - | 160 |
| 100 | 457 | 100 | 300 | 240 | 200 | 150 | 48 | 8-34 | - | 210 |
| 125 | - | 125 | 355 | 285 | 238 | 176 | 60 | 8-41 | - | 270 |
| 150 | 610 | 150 | 390 | 318 | 270 | 204 | 66 | 12-41 | - | 350 |
| 200 | 737 | 200 | 480 | 400 | 345 | 260 | 78 | 12-48 | - | 580 |
| 250 | 838 | 250 | 580 | 485 | 425 | 313 | 88 | 12-54 | - | 870 |
| 300 | 965 | 300 | 665 | 570 | 510 | 364 | 100 | 16-54 | - | 1350 |
