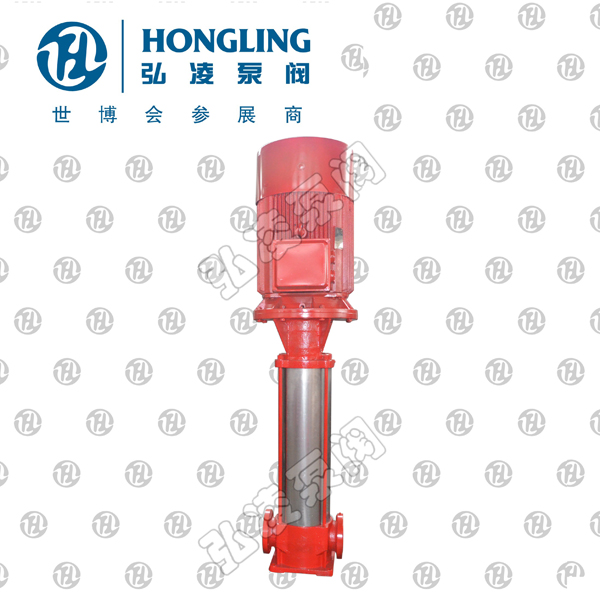

XBD-I立式多級消防泵
產品型號：
發布時間：2014-3-25 21:34:47
本單位在原有立式多級泵基礎上根據對消防泵的新標準要求進行開發出的新一代XBD（I）型中低壓消防泵組產品。立式多級消防泵在性能、結構、材料和配套上均滿足消防泵的要求。
下一個產品：沒有了
上一個產品：XBD-ISG型立式單級消防泵
產品簡介及特點:
本單位在原有立式多級泵基礎上根據對消防泵的新標準要求進行開發出的新一代XBD（I）型中低壓消防泵組產品。立式多級消防泵在性能、結構、材料和配套上均滿足消防泵的要求。由于采用優秀的水力模型,因此該系列泵具有滿足用戶要求;采用立式泵結構,具有效率高、性能范圍廣的特點,可更好地節省占地面積的優點:采用優質軸承和優質電機,使泵運行更為安全可靠、噪聲低、振動小;采用水力平衡軸向力,減少平衡鼓,可使運行更為平穩。其軸封有機械密封和填料密封兩種形式,該泵具有進出水法蘭管線布置、轉速高、重量輕等特點。
應用范圍:
適用于各種場合如住宅、賓館、辦公大樓、商業大樓工廠、醫院等處的消防給水。
型號意義:
性能范圍：
流量： 5~115L/s 揚程： 20~230m 功率： 3~200KW
工作條件：
1、可輸送清水或物理化學性質類似于清水的無腐蝕性介質，其固體不溶物不超過0.1%。
2、介質溫度：-15℃~120℃。
3、大工作壓力：XBD型泵：≤2.5MPa,即系統壓力+揚程≤2.5MPa,XBD（I）型泵：≤2.0MPa。
4、環境溫度不大于40℃，相對濕度小于95%。
結構說明：
|
1 |
泵 體 |
6 |
軸 套 |
11 |
聯軸器 |
16 |
中 段 |
|
2 |
拉緊螺栓 |
7 |
密封墊 |
12 |
聯接座 |
17 |
軸套螺母 |
|
3 |
外 筒 |
8 |
螺 母 |
13 |
排氣閥 |
18 |
軸 瓦 |
|
4 |
葉 輪 |
9 |
銷 |
14 |
機械密封 |
19 |
回水管部件 |
|
5 |
葉輪擋套 |
10 |
電 機 |
15 |
軸 |
|
|
|
序號
|
名 稱
|
材 質
|
序號
|
名 稱
|
材 質
|
序號
|
名 稱
|
材 質
|
|
1
|
泵 體
|
8
|
螺 母
|
45
|
15
|
軸
|
2Cr13
|
|
|
2
|
拉緊螺栓
|
9
|
聯 軸 器
|
HT200
|
16
|
中 段
|
HY200
|
|
|
3
|
外 筒
|
ZG1Cr18Ni9Ti |
10
|
電 機
|
|
17
|
軸套螺母
|
|
|
4
|
葉 輪
|
HT200或青銅
|
11
|
聯 接 座
|
HT200
|
18
|
軸 瓦
|
QSA4-3
|
|
5
|
葉輪檔套
|
12
|
密 封 座
|
|
19
|
回 水 管
|
|
|
|
6
|
軸 套
|
HT200
|
13
|
排 氣 閥
|
|
|
||
|
7
|
密 封 墊
|
14
|
機械密封
|
|
|
|||
|
1、該泵為立式、多級節段式結構，泵進出水法蘭處在同一直線上，葉輪采用水力平衡方式平衡軸向力，
泵下端有一導軸承，軸通過夾殼聯軸器與電機軸固定傳動，外筒為不銹鋼筒。 2、軸封采用機械密封。 3、泵由電機驅動，從電機端方向看，泵順時針方向旋轉。 4、泵出口設有排氣閥（氣嘴），可保證泵內氣體能完全排盡。 5、葉輪可采用青銅材料，避免長期停機后葉輪與導葉間銹合。 |
||||||||
性能參數表:
|
型 號
|
流量Q
|
揚程
（m） |
效率
（%） |
轉速
（r/min） |
功率（Kw）
|
汽蝕
余量 （m） |
進出
口徑 （mm） |
||
|
（L/s）
|
（m3/h）
|
軸功率
|
配套功率
|
||||||
|
XBD3.6/0.56-（I）25×3
|
2
|
0.56
|
36
|
30
|
2900
|
0.65
|
1.1
|
1.7
|
25
|
|
XBD4.8/0.56-（I）25×4
|
2
|
0.56
|
48
|
30
|
2900
|
0.87
|
1.1
|
1.7
|
25
|
|
XBD6/0.56-（I）25×5
|
2
|
0.56
|
60
|
30
|
2900
|
1.09
|
1.5
|
1.7
|
25
|
|
XBD7.2/0.56-（I）25×6
|
2
|
0.56
|
72
|
30
|
2900
|
1.30
|
1.5
|
1.7
|
25
|
|
XBD8.4/0.56-（I）25×7
|
2
|
0.56
|
84
|
30
|
2900
|
1.52
|
2.2
|
1.7
|
25
|
|
XBD9.6/0.56-（I）25×8
|
2
|
0.56
|
96
|
30
|
2900
|
0.74
|
2.2
|
1.7
|
25
|
|
XBD10.8/0.56-（I）25×9
|
2
|
0.56
|
108
|
30
|
2900
|
1.96
|
2.2
|
1.7
|
25
|
|
XBD120/0.56-（I）25×10
|
2
|
0.56
|
120
|
30
|
2900
|
2.17
|
3
|
1.7
|
25
|
|
XBD13.2/0.56-（I）25411
|
2
|
0.56
|
132
|
30
|
2900
|
2.39
|
3
|
1.7
|
25
|
|
XBD14.0/0.56-（I）25×12
|
2
|
0.56
|
144
|
30
|
2900
|
2.61
|
3
|
1.7
|
25
|
|
XBD3.3/1.11-（I）25×3
|
4
|
1.11
|
33
|
40
|
2900
|
0.90
|
1.1
|
1.7
|
25
|
|
XBD4.4/1.11-（I）25×4
|
4
|
1.11
|
44
|
40
|
2900
|
1.20
|
1.5
|
1.7
|
25
|
|
XBD6.6/1.11-（I）25×6
|
4
|
1.11
|
66
|
40
|
2900
|
1.80
|
2.2
|
1.7
|
25
|
|
XBD7.7/1.11-（I）25×7
|
4
|
1.11
|
77
|
40
|
2900
|
2.10
|
2.2
|
1.7
|
25
|
|
XBD8.8/1.11-（I）25×8
|
4
|
1.11
|
88
|
40
|
2900
|
2.40
|
3
|
1.7
|
25
|
|
XBD9.9/1.11-（I）25×9
|
4
|
1.11
|
99
|
40
|
2900
|
2.70
|
3
|
1.7
|
25
|
|
XBD11/1.11-（I）25×10
|
4
|
1.11
|
110
|
40
|
2900
|
3.00
|
4
|
1.7
|
25
|
|
XBD12.1/1.11-（I）25×11
|
4
|
1.11
|
121
|
40
|
2900
|
3.30
|
4
|
1.7
|
25
|
|
XBD13.2/1.11-（I）25×12
|
4
|
1.11
|
132
|
40
|
2900
|
3.60
|
4
|
1.7
|
25
|
|
XBD14.3/1.11-（I）25×13
|
4
|
1.11
|
143
|
40
|
2900
|
3.90
|
4
|
1.7
|
25
|
|
XBD3.6/1.67-（I）40×3
|
6
|
1.67
|
36
|
52
|
2900
|
1.13
|
1.5
|
1.7
|
40
|
|
XBD4.8/1.67-（I）40×4
|
6
|
1.67
|
48
|
52
|
2900
|
1.5
|
2.2
|
1.7
|
40
|
|
XBD6/1.67-（I）40×5
|
6
|
1.67
|
60
|
52
|
2900
|
1.88
|
2.2
|
1.7
|
40
|
|
XBD7.2/1.67-（I）40×6
|
6
|
1.67
|
72
|
52
|
2900
|
2.26
|
3
|
1.7
|
40
|
|
XBD8.7/1.67-（I）40×7
|
6
|
1.67
|
84
|
52
|
2900
|
2.64
|
3
|
1.7
|
40
|
|
XBD9.6/1.67-（I）40×8
|
6
|
1.67
|
96
|
52
|
2900
|
3.01
|
4
|
1.7
|
40
|
|
XBD10.8/1.67-（I）40×9
|
6
|
1.67
|
108
|
52
|
2900
|
3.39
|
4
|
1.7
|
40
|
|
XBD12/1.67-（I）40×10
|
6
|
1.67
|
120
|
52
|
2900
|
3.77
|
4
|
1.7
|
40
|
|
XBD13.2/1.67-（I）40×11
|
6
|
1.67
|
132
|
52
|
2900
|
4.15
|
5.5
|
1.7
|
40
|
|
XBD14.4/1.67-（I）40×12
|
6
|
1.67
|
144
|
52
|
2900
|
4.52
|
5.5
|
1.7
|
40
|
|
XBD3/33.3-（I）50×2
|
12
|
3.33
|
30
|
56
|
2900
|
1.75
|
2.2
|
1.8
|
50
|
|
XBD4.5/3.33-（I）50×3
|
12
|
3.33
|
45
|
56
|
2900
|
2.63
|
3
|
1.8
|
50
|
|
XBD6.0/3.33-（I）50×4
|
12
|
3.33
|
60
|
56
|
2900
|
3.6
|
4
|
1.8
|
50
|
|
XBD7.5/3.33-（I）50×5
|
12
|
3.33
|
75
|
56
|
2900
|
4.27
|
5.5
|
1.8
|
50
|
|
XBD9/3.33-（I）50×6
|
12
|
3.33
|
90
|
56
|
2900
|
5.25
|
5.5
|
1.8
|
50
|
|
XBD10/3.33-（I）50×7
|
12
|
3.33
|
105
|
56
|
2900
|
6.2
|
7.5
|
1.8
|
50
|
|
XBD12/3.33-（I）50×8
|
12
|
3.33
|
120
|
56
|
2900
|
7.0
|
7.5
|
1.8
|
50
|
|
XBD13.5/3.3-（I）50×9
|
12
|
3.33
|
135
|
56
|
2900
|
7.87
|
11
|
1.8
|
50
|
|
XBD15/3.33-（I）50×10
|
12
|
3.33
|
150
|
56
|
2900
|
8.75
|
11
|
1.8
|
50
|
|
XBD3/5-（I）50×2
|
18
|
5
|
30
|
62
|
2900
|
2.37
|
3
|
1.8
|
50
|
|
XBD4.5/5-（I）50×3
|
18
|
5
|
45
|
62
|
2900
|
3.56
|
4
|
1.8
|
50
|
|
XBD6/5-（I）50×4
|
18
|
5
|
60
|
62
|
2900
|
4.75
|
5.35
|
1.8
|
50
|
|
XBD7.5/5-（I）50×5
|
18
|
5
|
75
|
62
|
2900
|
5.93
|
7.5
|
1.8
|
50
|
|
XBD9/5-（I）50×6
|
18
|
5
|
90
|
62
|
2900
|
7.12
|
7.5
|
1.8
|
50
|
|
XBD10.5/5-（I）50×7
|
18
|
5
|
105.5
|
62
|
2900
|
8.30
|
11
|
1.8
|
50
|
|
XBD12/5-（I）50×8
|
18
|
5
|
120
|
62
|
2900
|
9.49
|
11
|
1.8
|
50
|
|
XBD13.5/5-（I）50×9
|
18
|
5
|
135
|
62
|
2900
|
10.68
|
11
|
1.8
|
50
|
|
XBD15/5-（I）50×10
|
18
|
5
|
150
|
62
|
2900
|
11.87
|
15
|
1.8
|
50
|
|
XBD2.4/10-（I）80×2
|
36
|
10
|
24
|
68
|
2900
|
3.46
|
4
|
4
|
80
|
|
XBD3.6/10-（I）80×3
|
36
|
10
|
36
|
68
|
2900
|
5.19
|
5.5
|
4
|
80
|
|
XBD4.8/10-（I）80×4
|
36
|
10
|
48
|
68
|
2900
|
6.92
|
7.5
|
4
|
80
|
|
XBD6/10-（I）80×5
|
36
|
10
|
60
|
68
|
2900
|
8.67
|
11
|
4
|
80
|
|
XBD7.2/10-（I）80×6
|
36
|
10
|
72
|
68
|
2900
|
10.39
|
11
|
4
|
80
|
|
XBD8.4/10-（I）80×7
|
36
|
10
|
84
|
68
|
2900
|
12.12
|
15
|
4
|
80
|
|
XBD9.6/10-（I）80×8
|
36
|
10
|
96
|
68
|
2900
|
13.85
|
15
|
4
|
80
|
|
XBD10.8/10-（I）80×9
|
36
|
10
|
108
|
68
|
2900
|
15.59
|
18.5
|
4
|
80
|
|
XBD12/10-（I）80×10
|
36
|
10
|
120
|
68
|
2900
|
17.31
|
18.5
|
4
|
80
|
|
XBD2.8/15-（I）80×2
|
54
|
15
|
28
|
70
|
2900
|
5.88
|
7.5
|
4
|
80
|
|
XBD4.2/15-（I）80×3
|
54
|
15
|
42
|
70
|
2900
|
8.82
|
11
|
4
|
80
|
|
XBD5.6/15-（I）80×4
|
54
|
15
|
56
|
70
|
2900
|
11.76
|
15
|
4
|
80
|
|
XBD7/15-（I）80×5
|
54
|
15
|
70
|
70
|
2900
|
14.7
|
18.5
|
4
|
80
|
|
XBD8.4/15-（I）80×6
|
54
|
15
|
84
|
70
|
2900
|
17.64
|
18.5
|
4
|
80
|
|
XBD9.8/15-（I）80×7
|
54
|
15
|
98
|
70
|
2900
|
20.58
|
22
|
4
|
80
|
|
XBD11.2/15-（I）80×8
|
54
|
15
|
112
|
70
|
2900
|
23.54
|
30
|
4
|
80
|
|
XBD12.6/15-（I）80×9
|
54
|
15
|
126
|
70
|
2900
|
26.49
|
30
|
4
|
80
|
|
XBD14/15-（I）80×10
|
54
|
15
|
140
|
70
|
2900
|
29.43
|
37
|
4
|
80
|
|
XBD2.8/20-（I）100×2
|
72
|
20
|
28
|
73
|
2900
|
7.53
|
11
|
4.5
|
100
|
|
XBD4.2/20-（I）100×3
|
72
|
20
|
42
|
73
|
2900
|
10.29
|
15
|
4.5
|
100
|
|
XBD5.6/20-（I）100×4
|
72
|
20
|
56
|
73
|
2900
|
15.05
|
18.5
|
4.5
|
100
|
|
XBD7/20-（I）100×5
|
72
|
20
|
70
|
73
|
2900
|
18.81
|
22
|
4.5
|
100
|
|
XBD8.4/20-（I）100×6
|
72
|
20
|
84
|
73
|
2900
|
22.57
|
30
|
4.5
|
100
|
|
XBD9.8/20-（I）100×7
|
72
|
20
|
98
|
73
|
2900
|
26.34
|
30
|
4.5
|
100
|
|
XBD11.2/20-（I）100×8
|
72
|
20
|
112
|
73
|
2900
|
30.1
|
37
|
4.5
|
100
|
|
XBD12.6/20-（I）100×9
|
72
|
20
|
125
|
73
|
2900
|
33.9
|
37
|
4.5
|
100
|
|
XBD14/20-（I）100×10
|
72
|
20
|
140
|
73
|
2900
|
37.6
|
45
|
4.5
|
100
|
|
XBD4.2/25-（I）125×2
|
90
|
25
|
42
|
73
|
2900
|
14.1
|
18.5
|
4.3
|
125
|
|
XBD6.3/25-（I）125×3
|
90
|
25
|
63
|
73
|
2900
|
21.2
|
30
|
4.3
|
125
|
|
XBD8.4/25-（I）125×4
|
90
|
25
|
84
|
73
|
2900
|
28.2
|
37
|
4.3
|
125
|
|
XBD10.5/25-（I）125×5
|
90
|
25
|
108
|
73
|
2900
|
35.3
|
45
|
4.3
|
125
|
|
XBD12.6/25-（I）125×6
|
90
|
25
|
126
|
73
|
2900
|
40.3
|
55
|
4.3
|
125
|
|
XBD14.7/25-（I）125×7
|
90
|
25
|
147
|
73
|
2900
|
40.4
|
55
|
4.3
|
125
|
|
XBD16.8/25-（I）125×8
|
90
|
25
|
168
|
73
|
2900
|
56.4
|
75
|
4.3
|
125
|
|
XBD18.9/25-（I）125×9
|
90
|
25
|
189
|
73
|
2900
|
63.5
|
75
|
4.3
|
125
|
|
XBD21/25-（I）125×10
|
90
|
25
|
210
|
73
|
2900
|
70.6
|
90
|
4.3
|
125
|
|
XBD3.8/30-（I）125×2
|
108
|
30
|
38
|
74
|
2900
|
15.1
|
18.5
|
4.6
|
125
|
|
XBD5.7/30-（I）125×3
|
108
|
30
|
57
|
74
|
2900
|
22.7
|
30
|
4.6
|
125
|
|
XBD7.6/30-（I）125×4
|
108
|
30
|
76
|
74
|
2900
|
30.2
|
37
|
4.6
|
125
|
|
XBD9.5/30-（I）125×5
|
108
|
30
|
95
|
74
|
2900
|
37.8
|
45
|
4.6
|
125
|
|
XBD11.4/60-（I）125×6
|
108
|
30
|
114
|
74
|
2900
|
45.3
|
55
|
4.6
|
125
|
|
XBD13.3/30-（I）125×7
|
108
|
30
|
133
|
74
|
2900
|
52.9
|
55
|
4.6
|
125
|
|
XBD15.2/30-（I）125×8
|
108
|
30
|
152
|
74
|
2900
|
60.5
|
75
|
4.6
|
125
|
|
XBD17.1/30-（I）125×9
|
108
|
30
|
171
|
74
|
2900
|
68.0
|
75
|
4.6
|
125
|
|
XBD19/30-（I）125×10
|
108
|
30
|
160
|
74
|
2900
|
75.6
|
90
|
4.6
|
125
|
|
XBD4.3/35-（I）150×2
|
126
|
35
|
43
|
72
|
2900
|
20.5
|
30
|
4.4
|
150
|
|
XBD6.5/35-（I）150×3
|
126
|
35
|
65
|
72
|
2900
|
30.7
|
37
|
4.4
|
150
|
|
XBD8.7/35-（I）150×4
|
126
|
35
|
87
|
72
|
2900
|
40.9
|
45
|
4.4
|
150
|
|
XBD10.9/35-（I）150×5
|
126
|
35
|
109
|
72
|
2900
|
51.2
|
75
|
4.4
|
150
|
|
XBD13.0/35-（I）150×6
|
126
|
35
|
130
|
72
|
2900
|
61.4
|
75
|
4.4
|
150
|
|
XBD15.2/35, -（I）150×7
|
126
|
35
|
152
|
72
|
2900
|
71.6
|
90
|
4.4
|
150
|
|
XBD17.4/35-（I）150×8
|
126,
|
35
|
174
|
72
|
2900
|
81.9
|
90
|
4.4
|
150
|
|
XBD19.6/35-（I）150×9
|
126
|
35
|
196
|
72
|
2900
|
92.1
|
110
|
4.4
|
150
|
|
XBD21.8/35-（I）150×10
|
126
|
35
|
218
|
72
|
2900
|
102.4
|
132
|
4.4
|
150
|
|
XBD4.1/40-（I）150×2
|
144
|
40
|
42
|
76
|
2900
|
21.2
|
30
|
4.4
|
150
|
|
XBD6.2/40-（I）150×3
|
144
|
40
|
62
|
76
|
2900
|
32.0
|
37
|
4.4
|
150
|
|
XBD8.6/40-（I）150×4
|
144
|
40
|
86
|
76
|
2900
|
42.7
|
55
|
4.4
|
150
|
|
XBD10.4/40-（I）150×5
|
144
|
40
|
104
|
76
|
2900
|
53.4
|
75
|
4.4
|
150
|
|
XBD12.4/40-（I）150×6
|
144
|
40
|
124
|
76
|
2900
|
64.0
|
75
|
4.4
|
150
|
|
XBD14.5/40-（I）150×7
|
144
|
40
|
145
|
76
|
2900
|
74.7
|
90
|
4.4
|
150
|
|
XBD16.6/40-（I）150×8
|
144
|
40
|
166
|
76
|
2900
|
85.4
|
110
|
4.4
|
150
|
|
XBD18.7/40-（I）150×9
|
144
|
40
|
187
|
76
|
2900
|
96.0
|
110
|
4.4
|
150
|
|
XBD20.7/40-（I）150×10
|
144
|
40
|
207
|
76
|
2900
|
107.1
|
132
|
4.4
|
150
|
|
XBD4/45-（I）150×2
|
162
|
45
|
40
|
78
|
2900
|
22.6
|
30
|
4.5
|
150
|
|
XBD6/45-（I）150×3
|
162
|
45
|
60
|
78
|
2900
|
34.0
|
37
|
4.5
|
150
|
|
XBD8/45-（I）150×4
|
162
|
45
|
80
|
78
|
2900
|
45.3
|
55
|
4.5
|
150
|
|
XBD10/45-（I）150×5
|
162
|
45
|
100
|
78
|
2900
|
56.6
|
75
|
4.5
|
150
|
|
XBD12/45-（I）150×6
|
162
|
45
|
120
|
78
|
2900
|
67.9
|
75
|
4.5
|
150
|
|
XBD14/45-（I）150×7
|
162
|
45
|
140
|
78
|
2900
|
79.2
|
90
|
4.5
|
150
|
|
XBD16/45-（I）150×8
|
162
|
45
|
160
|
78
|
2900
|
90.6
|
110
|
4.5
|
150
|
|
XBD18/45-（I）150×9
|
162
|
45
|
180
|
78
|
2900
|
101.9
|
110
|
4.5
|
150
|
|
XBD20/45-（I）150×10
|
162
|
45
|
200
|
78
|
2900
|
113.2
|
132
|
4.5
|
150
|
相關產品
